Инженеры создали «одеяло» из сложных радиочастотных антенн

Инженеры использовали свой опыт в области метаповерхностей — сверхтонких оптических компонентов, которые могут контролировать распространение света, — и недорогую, высокомасштабируемую платформу плоской вязки для создания антенн радиочастотной связи, которые легко переносить и развёртывать.

Большинство радиочастотных антенн, особенно высоконаправленные антенные решётки, представляют собой плоские жёсткие устройства. Зачастую они большие, тяжёлые и громоздкие, а также могут быть дорогими в производстве.

Исследователи изучают способы производства небольших и более гибких антенн, в том числе с помощью струйной и трафаретной печати непосредственно на текстиле, а также вышивки. Но эти методы предполагают, что проводящий материал добавляется к существующему текстилю вместо того, чтобы интегрироваться в него в процессе изготовления самой ткани, что приводит к таким проблемам, как расслоение, скольжение или растрескивание металлической области, а также к сложностям с масштабируемостью производства.

Инженеры поняли, что им нужно создать высокопроизводительную, недорогую технологию, которая напрямую интегрирует плоские антенные решетки в текстиль. Поэтому они решили изучить вязание и ткачество. Исследователи применили новый подход к изготовлению гибких, лёгких метаповерхностей с длиной волны сантиметра. Они использовали старую технику цветного вязания, называемую плавающим жаккардовым вязанием, и применили коммерчески доступные металлические и диэлектрические нити для производства двух прототипов устройств с отражающей решёткой — линзы метаповерхности (металинзы) и устройства генерации вихревого пучка.

В технике плавающего жаккардового вязания для создания узора используются два или более типов нитей: пряжа свободно плавает под тканью, когда она не используется, и возвращается на лицевую сторону по мере необходимости для создания желаемого узора.

Объединив текстильное производство и разработку антенн в единый процесс, команда оптимизировала процесс производства и устранила распространённые дефекты антенн. Группа первой адаптировала методы плоской вязки для встраивания антенн непосредственно в процесс производства с низкими затратами и высокой производительностью в промышленных масштабах.

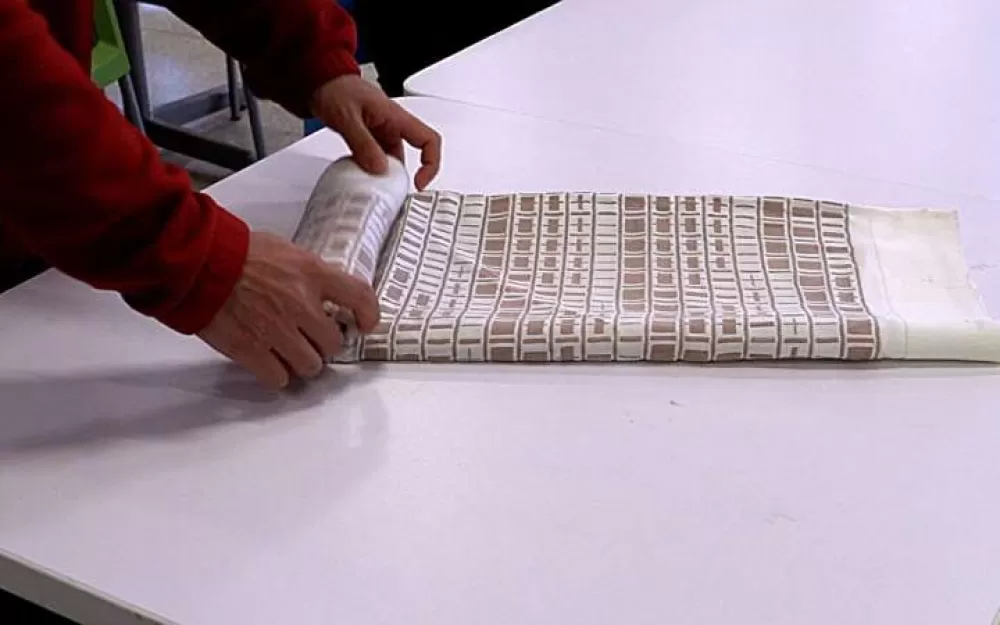

Каждый из прототипов метаповерхностей с площадью основания около 1 квадратного метра был связан в течение 45 минут. Кроме того, устройства из плоской вязки выдерживали многократную стирку и растягивание на раме.

«Техника вязания жаккардовым полотном, используемая для создания наших текстильных метаповерхностей, — это точно такая же техника, которую моя мама использовала для вязания свитеров для меня. Я до сих пор помню фиолетовый свитер, который носил в детстве, на груди которого был ряд белых котов; я помню, что когда я осмотрел внутреннюю сторону свитера и увидел белые параллельные нити — полотно», — рассказал Нанфан Юй, пионер в исследовании нанофотонных устройств, таких как метаповерхности.

Он отметил, что эти сложные радиочастотные антенны можно легко производить, используя существующую инфраструктуру: «Мы можем использовать очень старую и очень хорошо зарекомендовавшую себя трикотажную промышленность для удовлетворения некоторых потребностей современных телекоммуникаций. Простая и масштабируемая природа подхода к изготовлению означает, что эти устройства могут быть недорогими, сверхлёгкими, гибкими вариантами сложных антенн радиочастотной связи».

Исследователи показали, что, когда металинза работает как приёмник, она фокусирует падающую сантиметровую волну в узкое (дифракционно-ограниченное) фокусное пятно, а при работе в качестве передающей антенны она преобразует расходящееся излучение от рупорной антенны (обычный источник радиочастот) в волну с плоским волновым фронтом — высоконаправленный луч.

Они также продемонстрировали, как выполнить более сложные задачи формирования волнового фронта: метаповерхность создаёт вихревой луч — луч с волновым фронтом в форме штопора. Из-за особого волнового фронта он может нести независимый

целостный канал информации, а совместное использование вихревого и луча с плоским волновым фронтом позволяет сделать канал связи в два раза эффективнее.

В будущем исследователи намерены изучить современные методы вязания — их существует не менее дюжины — и вязальные машины для реализации более сложных многофункциональных конструкций, в том числе для создания тканей с комбинированными дизайнерскими электромагнитными, электронными и механическими откликами.

Также отмечается, что коммерческие плосковязальные машины способны производить текстильные изделия шириной до двух метров и без ограничений по длине. Исследователи будут изучать это преимущество, чтобы создать антенны с высоким коэффициентом усиления с отверстиями диаметром в несколько метров, при этом лёгкие и гибкие.

«Важно подчеркнуть, что эти устройства были изготовлены с использованием коммерчески доступных пряж и устоявшихся методов изготовления. Я почти уверен, что сообщества вязальщиц могут придумать гениальные способы объединить эстетику и функциональность в свитере — свитере, который может также служить усилителем сигнала Wi-Fi», — отметил Юй.
